Описание

Образовательный модуль предназначен для ознакомления детей среднего и старшего школьного возраста на примере летательного аппарата вертолетной системы способам пилотирования, а также обучения приемам программирования квадрокоптера для выполнения заданий по полетной программе, заданной заранее.

Области знаний и применение

• Основное образование (физика)
• Дополнительное образование
• Проектная и метапредметная деятельность (физика, информатика, робототехника)

Отрасль беспилотных летательных аппаратов – одно из наиболее перспективных и стремительно развивающихся направлений современной авиации. В рамках образовательных задач она охватывает обширную область знаний и навыков – от слесарных работ и применения станков с ЧПУ до радиоэлектроники и программирования, а также навыков пилотирования.
Образовательный модуль способствует первоначальному знакомству пользователей с базовыми принципами построения и программным управлением летательных аппаратов, закладывая опорные знания для совершенствования навыков конструирования, программирования и управления летательными аппаратами любого вида.

Чему научится ребенок

• Познакомится с техникой безопасности при использовании квадрокоптера
• Сформирует базовые знания об аэродинамики и функционировании летательных аппаратов
• Изучит основы робототехники
• Освоит азы программирования

Способ работы

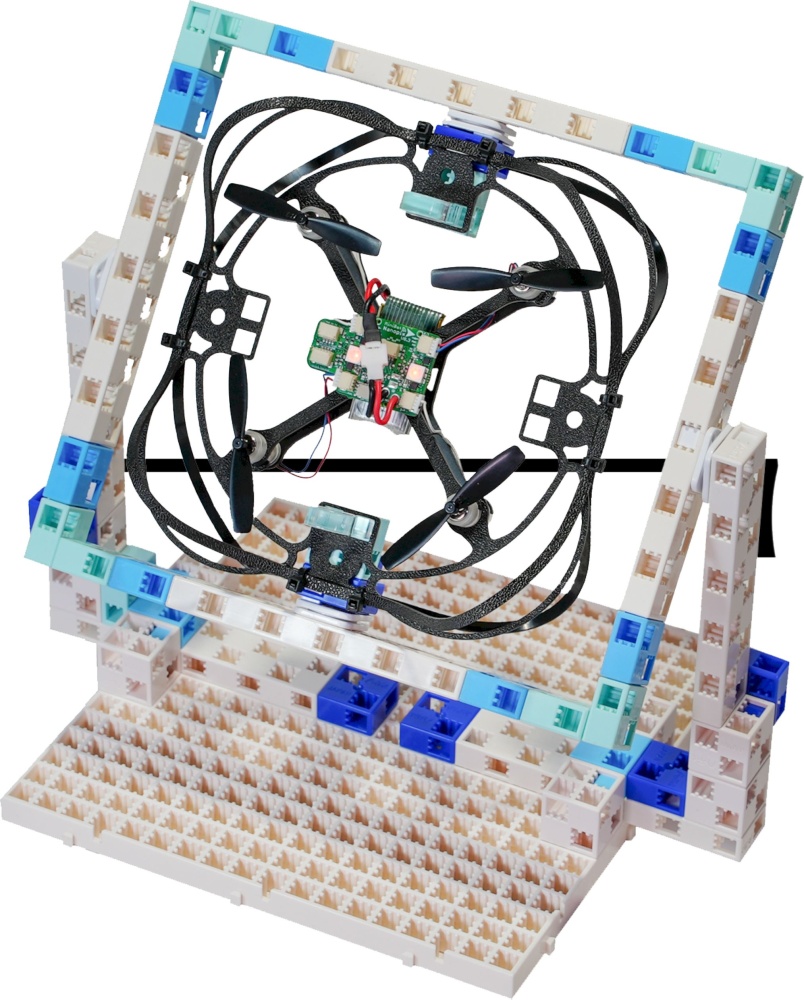

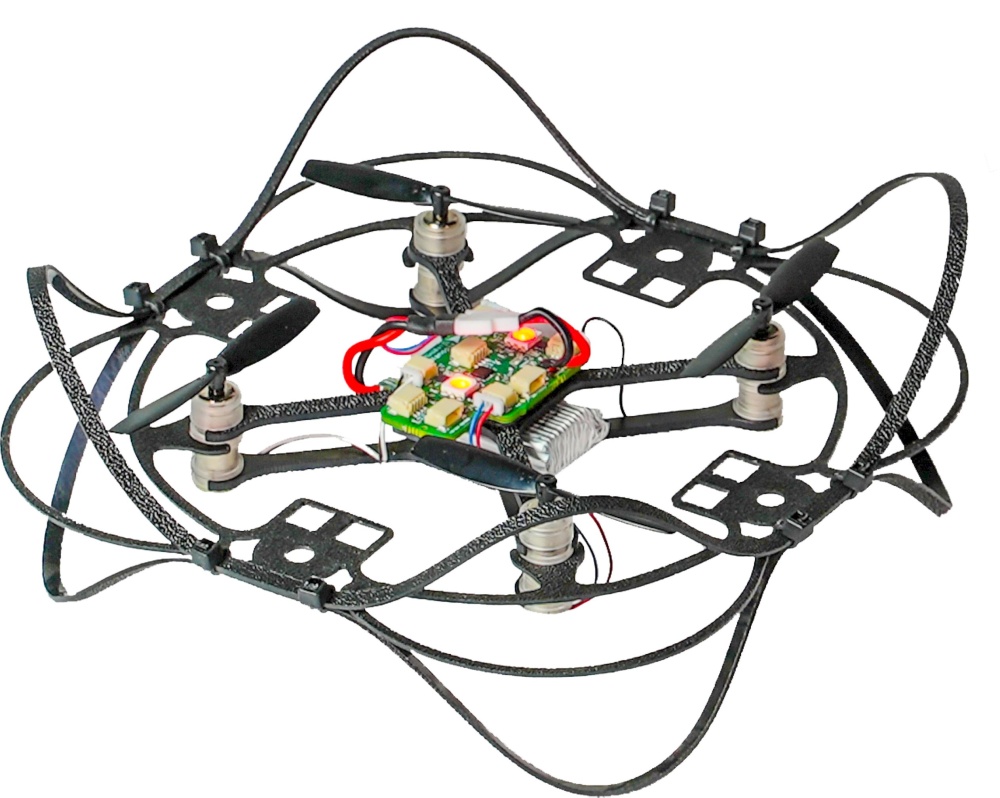

В процессе обучения из компонентов образовательного модуля собирается комнатная модель квадрокоптера, которая размещается на собранном испытательном стенде для обеспечения изучения аэродинамики полета. Комнатная модель квадрокоптера образовательного модуля дополнительно пилотируется без стенда для отработки практических навыков пилотирования в свободном полете.
Образовательный модуль позволяет собрать модель квадрокоптера из деталей набора, а после экспериментировать с ним, программировать, запускать и планировать траекторию его полетов.
Управляется модель квадрокоптера при помощи программного модуля с мобильного телефона, планшета, компьютера.
Образовательный модуль включает в себя все необходимые компоненты для выполнения 3 работ по программированию на разных языках (в графической среде, язык Си, язык Python), предусмотренных методическим пособием на русском языке.

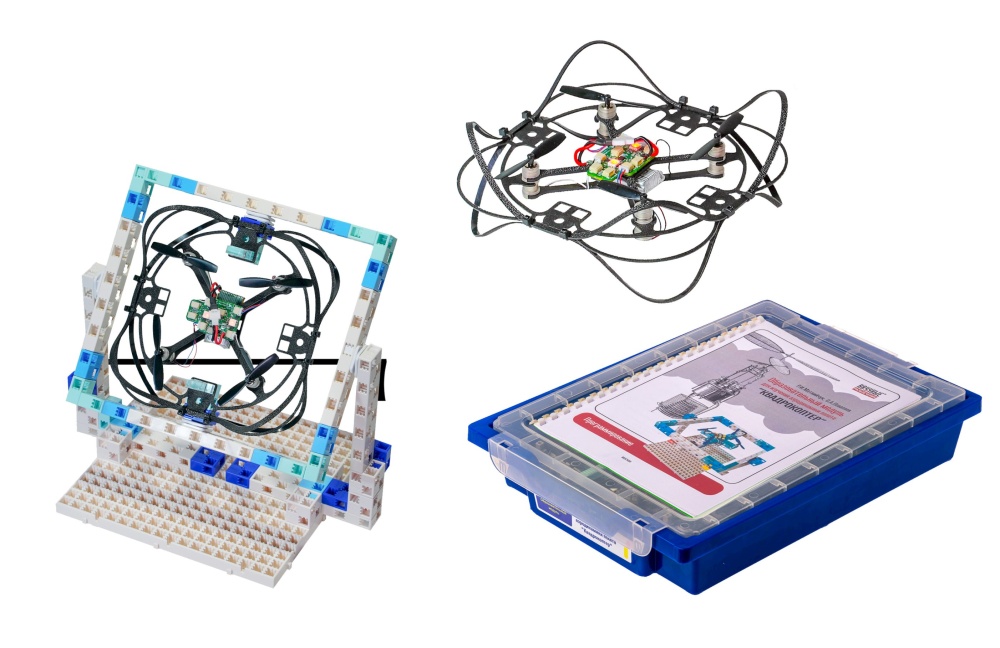

Состав:

• Основание (крестообразная рама) - 4 штуки
• Крепежная рама - 2 штуки
• Фигурная защита винтов - 6 штук
• Аккумулятор - 2 штуки
• Мотор во втулке - 4 штуки
• Плата управления
• Кабель зарядки аккумулятора
• Монтажное поле
• Балка - 8 штук
• Ось поворотная - 6 штук
• Деталь в виде кубика - 10 штук
• Деталь в виде полукубика первого вида (цветная) - 20 штук
• Деталь в виде полукубика второго вида (цветная) - 12 штук
• Деталь в виде полукубика третьего вида (цветная) - 10 штук
• Разделитель деталей
• Винт левый - 8 штук
• Винт правый - 8 штук
• Комплект стяжек
• Фиксирующий штифт - 3 штуки
• Методическое пособие на русском языке
• Программный модуль для пилотирования и программирования
• Система хранения

Весь набор укомплектован в пластиковую систему хранения, которая закрывается пластиковой прозрачной крышкой на защелках для обеспечения наблюдения за содержимым.

Методическое пособие

Методическое пособие предназначено для описания принципов пилотирования и программирования квадрокоптера. Методическое пособие содержит описание техники безопасности при использовании квадрокоптера, описание аккумулятора квадрокоптера и его обслуживания, пилотирование квадрокоптера с помощью мобильного телефона и с помощью компьютера, базовые упражнения для развития навыков пилотирования квадрокоптера, а также примеры программирования в графической среде, на языке Си и на языке Python.

Программный модуль для пилотирования и программирования

Программный модуль обеспечивает управление (пилотирование) квадрокоптера на устройствах под управлением операционных систем Windows и Android.
Программный модуль дополнительно включает в себя интегрированную среду разработки программ, которая функционирует на устройствах под управлением операционной системы семейства Windows. Интегрированная среда разработки программного модуля, помимо подсветки синтаксиса, компиляции и загрузки программы в плату управления, предоставляет разработчику функционал управления библиотеками, а также быть снабжена средствами мониторинга.

Для перехода на следующую ступень изучения аэродинамики полета вы можете ознакомиться с Образовательным модулем для изучения аэродинамики полета «Квадрокоптер» (расширенный).

Рекомендуемый уровень образования:

• Основное общее (5 — 9 класс)
• Среднее общее (10 и 11 классы)
• Дополнительное образование

Рекомендуемый возраст: от 12 лет

Рекомендуемое количество на кабинет: 6 штук

Язык программирования: Графическая среда, C (Си), Python

Важно: Товар внесен в реестр промышленной продукции, произведенной на территории Российской Федерации, номер реестровой записи — 10739732

Входит в перечень учебного оборудования для оснащения и модернизации школ (Приказ №838 Минпросвещения РФ от 28.11.2024 года)

Компьютер в комплект поставки не входит!
